　階段（一般図用）

■ 本コマンドは DRA-CAD 64bit版 に対応した ASシリーズ（DLL版） が公開されています。
　 ※ASシリーズ（DLL版）は、こちら　からダウンロードできます。

■ 概要

【２次元コマンド】
直進階段・折返し階段・廻り階段を作図します。
手すりや踏み面、矢印などひとつのコマンドで作図ができ作図時間が短縮できます。

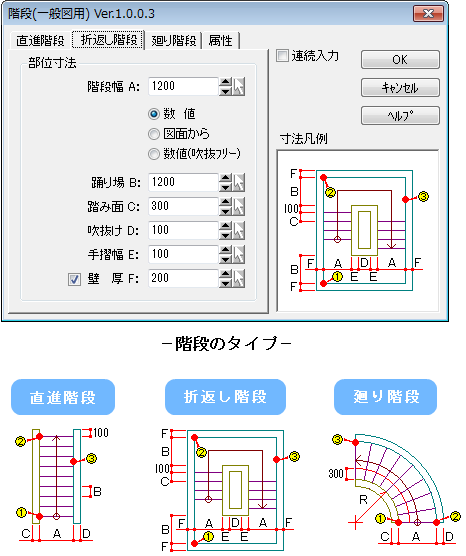

■ メインダイアログ

■ 主な機能

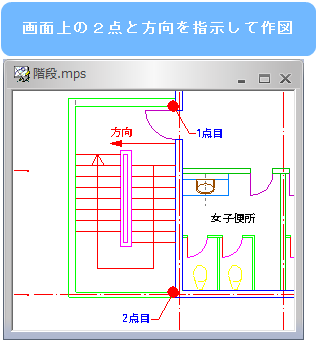

直進階段、折返し階段、廻り階段のいずれかのタイプを選択し寸法を設定します。２点と方向で階段を作図します。
寸法凡例を確認しながら入力ができるので設定がわかりやすく、連続して階段の入力が可能です。

■ 作図例
