柱断面計算条件
［基本データ］→〔計算条件〕→［柱断面計算条件］
端部計算位置、座屈長さ係数、断面欠損、
２軸の考慮、地震時応力の割増率など、柱の断面計算条件を入力します。
【柱断面計算条件直接入力】で直接入力しない場合、 ここで入力した条件となります。
【柱断面計算条件直接入力】で直接入力しない場合、 ここで入力した条件となります。

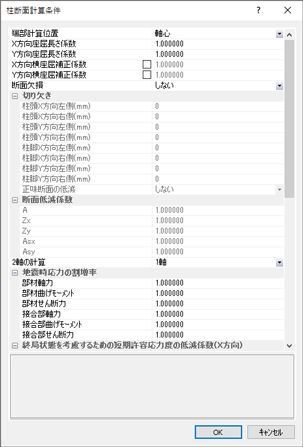

ダイアログ
| 項 目 | 説 明 | 初期値 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 端部計算位置 | 「軸心」、「剛域端」から選択します。 | 軸心 | |||||||||||||||
| X方向座屈長さ係数 | 座屈長さ係数を入力します。 | 1 | |||||||||||||||
| Y方向座屈長さ係数 | 1 | ||||||||||||||||
| X方向横座屈補正係数 | 横座屈補正係数が自動計算と異なる場合にチェックし、
横座屈補正係数を入力します（0＜補正係数≦1）。 横座屈補正係数を自動計算する場合、横座屈長さの計算に方杖を考慮します。 |
自動 | |||||||||||||||
| Y方向横座屈補正係数 | 自動 | ||||||||||||||||
| 断面欠損 | 「しない」、「切り欠き」、「断面低減係数」から選択します。 | しない | |||||||||||||||
| 切欠き 柱頭X方向左側（mm） |
［断面欠損］が「切り欠き」の場合に有効です。 切り欠き寸法を入力します。  |
0 | |||||||||||||||
| 柱頭X方向右側（mm） | 0 | ||||||||||||||||
| 柱頭Y方向左側（mm） | 0 | ||||||||||||||||
| 柱頭Y方向右側（mm） | 0 | ||||||||||||||||
| 柱脚X方向左側（mm） | 0 | ||||||||||||||||
| 柱脚X方向右側（mm） | 0 | ||||||||||||||||
| 柱脚Y方向左側（mm） | 0 | ||||||||||||||||
| 柱脚Y方向右側（mm） | 0 | ||||||||||||||||
| 正味断面の低減 | ［断面欠損］が「切り欠き」の場合に有効です
（『概要編マニュアル（PDF）』｢5.4.2 木部材の断面計算
断面欠損｣参照）。「しない」、「する」から選択します。 |
しない | |||||||||||||||
| 断面低減係数 A |
［断面欠損］が「断面低減係数」の場合に有効です。 断面計算時の断面性能に対する低減係数（0＜低減係数≦１）を入力します。
|
1 | |||||||||||||||
| Zx | 1 | ||||||||||||||||
| Zy | 1 | ||||||||||||||||
| Asx | 1 | ||||||||||||||||
| Asy | 1 | ||||||||||||||||
| 2軸の計算 | 「1軸」、「長期2軸」、「長期・短期とも2軸」から選択します。 | 1軸 | |||||||||||||||
| 地震時応力の割増率 部材軸力 |
地震時の応力割増率（1≦）を入力します。 | 1 | |||||||||||||||
| 部材曲げモーメント | 1 | ||||||||||||||||
| 部材せん断力 | 1 | ||||||||||||||||
| 接合部軸力 | 1 | ||||||||||||||||
| 接合部曲げモーメント | 1 | ||||||||||||||||
| 接合部せん断力 | 1 | ||||||||||||||||
| 終局状態を考慮するための 短期許容応力度の低減係数 （X方向） 3階中間階部材 |
終局状態を考慮するための短期許容応力度の低減係数（0＜低減係数≦1）を、 階、方向、部材・接合部毎に入力します。 | 1 | |||||||||||||||
| 3階中間階接合部 | 1 | ||||||||||||||||
| 3階部材 | 1 | ||||||||||||||||
| 3階接合部 | 1 | ||||||||||||||||
| 2階中間階部材 | 1 | ||||||||||||||||
| 2階中間階接合部 | 1 | ||||||||||||||||
| 2階部材 | 1 | ||||||||||||||||
| 2階接合部 | 1 | ||||||||||||||||
| 1階中間階部材 | 1 | ||||||||||||||||
| 1階中間階接合部 | 1 | ||||||||||||||||
| 1階部材 | 1 | ||||||||||||||||
| 1階接合部 | 1 | ||||||||||||||||
| 終局状態を考慮するための 短期許容応力度の低減係数 （Y方向） 3階中間階部材 |
1 | ||||||||||||||||
| 3階中間階接合部 | 1 | ||||||||||||||||
| 3階部材 | 1 | ||||||||||||||||
| 3階接合部 | 1 | ||||||||||||||||
| 2階中間階部材 | 1 | ||||||||||||||||
| 2階中間階接合部 | 1 | ||||||||||||||||
| 2階部材 | 1 | ||||||||||||||||
| 2階接合部 | 1 | ||||||||||||||||
| 1階中間階部材 | 1 | ||||||||||||||||
| 1階中間階接合部 | 1 | ||||||||||||||||
| 1階部材 | 1 | ||||||||||||||||
| 1階接合部 | 1 |
