サブウィンドウ アイコン 軸組図サブウィンドウ

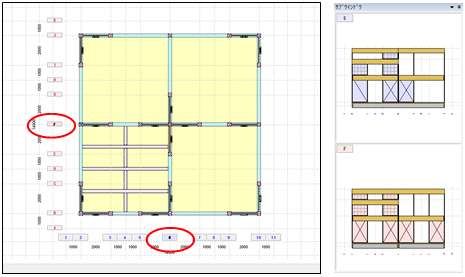

軸組図サブウィンドウでは、軸組図を表示します。
伏図で軸名をクリックすると、サブウィンドウに連動して表示されます。
軸組図サブウィンドウに表示されている軸は、軸名が塗りつぶしで表示されます。
ウィンドウ
アイコン  軸の変更
アイコン  画面操作

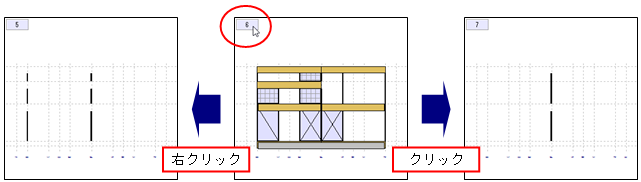

アイコン 軸の変更

サブウィンドウの軸名をクリックすると次の軸を表示し、 右クリックすると前の軸を表示します。
操作画面

アイコン 画面操作

サブウィンドウに表示されている図は、拡大、 パンニングなどの画面操作を行うことができます。

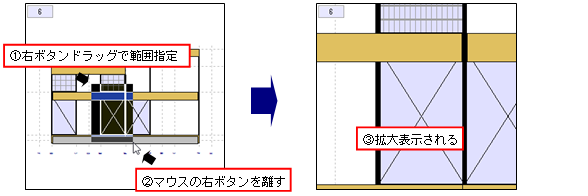

●拡大表示

拡大したい範囲を右ボタンドラッグすると、 指定した範囲が黒く表示され右ボタンを離すと拡大表示されます。
操作画面

●図面全体表示

拡大・移動したウィンドウ内で右クリックすると全体表示します。

●ズームアップ・ズームダウン

手前にホイール回転させると画面の中心を基準にズームアップし、 奥にホイール回転させるとズームダウンします。
【環境設定】コマンドで「ホイールの回転を反転する」をチェックした場合は、 ホイールの回転を反転することができます (詳細は、「環境設定」参照)。

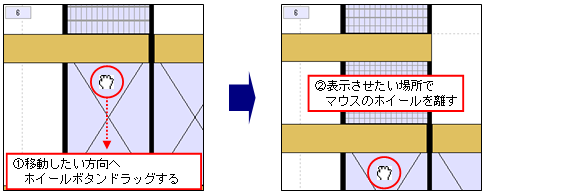

●パンニング表示

マウスのホイールを押すと、カーソルの表示が カーソル に変わります。 ホイールボタンドラッグすると、画面の大きさを変えずに位置を移動して表示します。
操作画面
