作業ウィンドウ アイコン 部材の表示/非表示の設定

［表示］メニューから 〔部材〕パネルの各コマンドを実行すると、 部材が非表示になります。 再度、非表示にした部材のコマンドを実行すると、部材が表示されます。
※部材の表示/非表示は伏図･軸組図･3Dモデルに反映されます。
[部材が全表示の状態（枠：反転表示あり）] [壁と床が非表示の状態（枠：反転表示なし）]
図 図

さらに、▼をクリックすると、メニューが表示され、各部材の表示/非表示の設定が行えます。
メニュー
アイコン  壁の表示/非表示
アイコン  床の表示/非表示
アイコン  柱の表示/非表示
アイコン  はりの表示/非表示

アイコン 壁の表示/非表示

［表示］メニューから ［壁の表示・非表示］ アイコンの ▼をクリックすると、メニューが表示されます。
項目をチェックすると、伏図に表示されます。 チェックをはずすと非表示になります。
操作画面
項　目 説　明
ブレース ブレースの表示/非表示を切替えます（軸組図･3Dモデルにも反映します）。
荷重ケース 耐力壁を考慮する荷重ケースの表示/非表示を切替えます。
【壁の配置】の［荷重ケース］の指定により、 以下のように表示されます。
「鉛直荷重･水平荷重」  →  鉛直･水平
「水平荷重」  →  水平
面材壁名称 面材壁名称の表示/非表示を切替えます。
面材壁せん断剛性 面材壁せん断剛性の表示/非表示を切替えます。
【面材壁リスト】の［剛性・耐力入力方法］の指定により、 以下のように表示されます。
「Ks、Qaで入力」  →  Ks＝入力値
「⊿Ks、⊿Qaで入力」  →  ⊿Ks＝入力値
「壁倍率で入力」  →  －
許容せん断耐力 許容せん断耐力の表示/非表示を切替えます。
【面材壁リスト】の［剛性・耐力入力方法］の指定により、 以下のように表示されます。
※ ［⊿Qa負］の入力値は、［⊿Qa正］と［⊿Qa負］の入力値が異なる場合に表示されます。
「Ks、Qaで入力」  →  Qa＝入力値
「⊿Ks、⊿Qaで入力」  →  ⊿Qa＝［⊿Qa正］の入力値
または［⊿Qa正］の入力値/［⊿Qa負］の入力値
「壁倍率で入力」  →  R＝入力値
木ブレース名称 木ブレース名称の表示/非表示を切替えます。
木ブレース寸法 木ブレース寸法の表示/非表示を切替えます。
木ブレース材質名称 木ブレース材質名称の表示/非表示を切替えます。
鉄骨ブレース名称 鉄骨ブレース名称の表示/非表示を切替えます。
鉄骨ブレース断面種別 鉄骨ブレース断面種別の表示/非表示を切替えます。
鉄骨ブレースねじの呼び･断面積 鉄骨ブレースねじの呼び･断面積の表示/非表示を切替えます。
鉄骨ブレース材質名称 鉄骨ブレース材質名称の表示/非表示を切替えます。
壁量計算用壁倍率 壁量計算用壁倍率の表示/非表示を切換えます。
【壁の配置】の［工法］が「面材耐力壁」の場合は、 【面材壁リスト】の［壁倍率］の入力値、 「木ブレース耐力壁」の場合は、 【木ブレースリスト】の［告示筋かい種別］の入力値が 以下のように表示されます。
「面材耐力壁」  →  壁量R=入力値
「木ブレース耐力壁」  →  壁量B=入力値
N値準拠柱引抜力計算用⊿Qa N値準拠柱引抜力計算用⊿Qaの表示/非表示を切替えます。
【壁の配置】の［工法］が「面材耐力壁」の場合は、 【面材壁リスト】の［⊿Qa正］、［⊿Qa負］※の入力値、 「木ブレース耐力壁」の場合は、 【木ブレースリスト】の［告示筋かい種別］の入力値が以下のように表示されます。
※ ［⊿Qa負］の入力値は、［⊿Qa正］と［⊿Qa負］の入力値が異なる場合に表示されます。
「面材耐力壁」  →  N⊿Qa=［⊿Qa正］の入力値、または N⊿Qa=［⊿Qa正］の入力値/［⊿Qa負］の入力値
「木ブレース耐力壁」  →  NB=入力値
すべてON 壁の表示項目をすべてチェックします。
すべてOFF 壁の表示項目のチェックをすべてはずします。

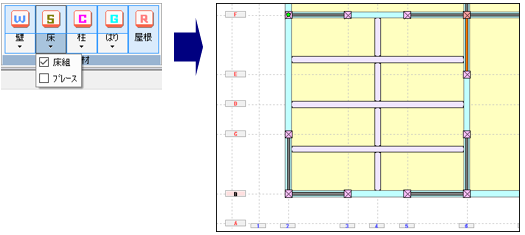

アイコン 床の表示/非表示

［表示］メニューから ［床の表示・非表示］ アイコンの ▼をクリックすると、メニューが表示されます。
項目をチェックすると、伏図･3Dモデルに表示されます。 チェックをはずすと非表示になります。
操作画面
項　目 説　明
床組 床組の表示/非表示を切替えます。
ブレース 床ブレースの表示/非表示を切替えます。

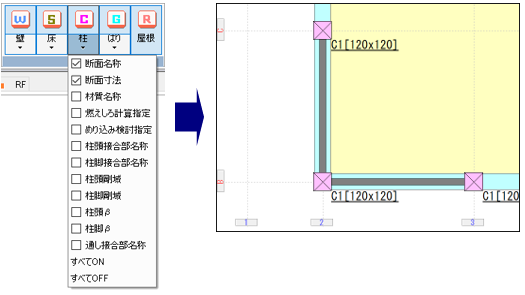

アイコン 柱の表示/非表示

［表示］メニューから ［柱の表示・非表示］ アイコンの ▼をクリックすると、メニューが表示されます。
項目をチェックすると、伏図に表示されます。チェックをはずすと非表示になります。
操作画面
項　目 説　明
断面名称 柱断面名称の表示/非表示を切替えます。
断面寸法 柱断面寸法の表示/非表示を切替えます。
材質名称 柱材質名称の表示/非表示を切替えます。
燃えしろ計算指定 燃えしろ計算指定の表示/非表示を切替えます。
めり込み検討指定 めり込み検討指定の表示/非表示を切替えます。
柱頭接合部名称 柱頭接合部名称の表示/非表示を切替えます
柱脚接合部名称 柱脚接合部名称の表示/非表示を切替えます。
柱頭剛域 柱頭剛域の表示/非表示を切替えます。
【柱の配置】で［剛域］を直接入力している場合に表示します。
柱脚剛域 柱脚剛域の表示/非表示を切替えます。
【柱の配置】で［剛域］を直接入力している場合に表示します。
柱頭β 柱頭βの表示/非表示を切替えます。
【柱の配置】の［周辺部材による曲げ戻し効果を表す係数β］が直接入力されている場合に表示します。
柱脚β 柱脚βの表示/非表示を切替えます。
【柱の配置】の［周辺部材による曲げ戻し効果を表す係数β］が直接入力されている場合に表示します。
通し接合部名称 通し接合部名称の表示/非表示を切替えます。
すべてON 柱の表示項目をすべてチェックします。
すべてOFF 柱の表示項目のチェックをすべてはずします。

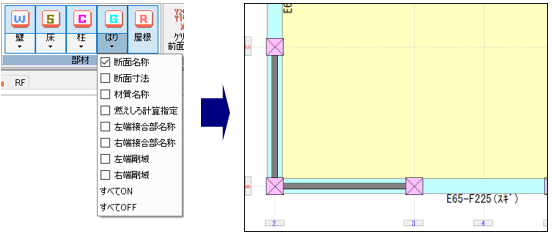

アイコン はりの表示/非表示

［表示］メニューから ［はりの表示・非表示］ アイコンの ▼をクリックすると、メニューが表示されます。
項目をチェックすると、伏図に表示されます。チェックをはずすと非表示になります。
操作画面
項　目 説　明
断面名称 はり断面名称の表示/非表示を切替えます。
基礎層では基礎ばり断面名称を表示します。
断面寸法 はり断面寸法の表示/非表示を切替えます。
基礎層では基礎ばり断面寸法を表示します。
材質名称 はり材質名称の表示/非表示を切替えます。
燃えしろ計算指定 燃えしろ計算指定の表示/非表示を切替えます。
左端接合部名称 左端接合部名称の表示/非表示を切り替えます
右端接合部名称 右端接合部名称の表示/非表示を切り替えます。
左端剛域 左端剛域の表示/非表示を切替えます。
【はりの配置】で［剛域］を直接入力している場合に表示します。
右端剛域 右端剛域の表示/非表示を切替えます。
【はりの配置】で［剛域］を直接入力している場合に表示します。
すべてON はりの表示項目をすべてチェックします。
すべてOFF はりの表示項目のチェックをすべてはずします。
