＜読込めるCADデータのファイル形式＞

CADファイルを開く

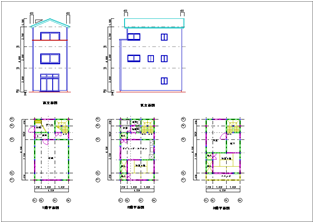

保存しているCADデータを画面上に開きます。
スパンの原点とスパンピッチをCAD図面とあわせ、図面を下図として利用します。 屋根入力、見付入力でも同様に下図として利用ができます。

※	読込んだCAD図面は下図として利用するため、 CADデータにスナップしながら部材の配置などを行うことはできません。

1. ［CAD下図］メニューから ［開く］ を実行します。

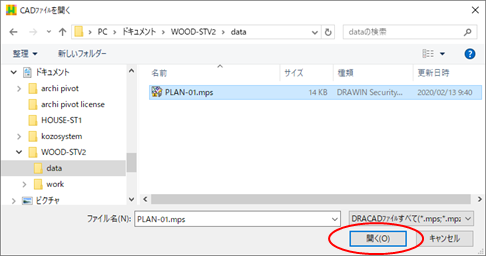

2. CADファイルを開くダイアログが表示されます。
   開きたいドライブ、フォルダを指定し、ファイルの種類を選択します。
   ファイル名をクリックまたはキーボードからファイル名を入力し、 ［開く］ボタンをクリックします。

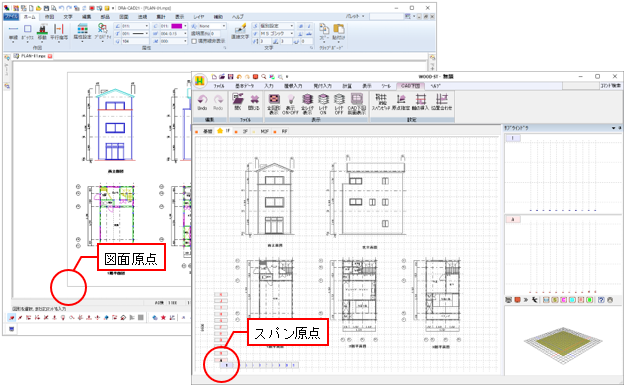

3. 読込んだCADデータが表示されます。
   CAD図面の座標原点が、WOOD-STのスパンの原点 （最小Ｘ軸、Ｙ軸の交点位置）にくるように読込まれます。
   あらかじめ、CAD図面の原点位置を設定しておくか、 読込んだ後に原点を変更することでCAD図面とWOOD-ST の画面の位置合わせを行います。

   ※スパンの原点は各階、各方向ごとに設定します。


CADファイルを閉じる

［CAD下図］メニューから ［閉じる］ を実行すると、読み込んだCADファイルを閉じます。
