CADファイルの読込み アイコン レイヤの表示/非表示の設定

通り心や柱、壁などレイヤを分けて描いているCAD図面は、 WOOD-STで下図として読込んだ場合もレイヤごとに表示と非表示の設定が行えます。
操作に必要なレイヤだけを表示し、不要なレイヤを非表示にすることでCAD図面を下図として見やすくし、 部材などの入力が行いやすくなります。
※ 読込むCAD図面のレイヤは分かれている必要があります。
アイコン  レイヤの非表示
アイコン  レイヤの表示
アイコン  全レイヤの表示

アイコン レイヤの非表示

表示されているレイヤをCAD図面から指定して非表示にします。
  1. ［CAD下図］メニューから ［レイヤOFF］ アイコン を実行します。

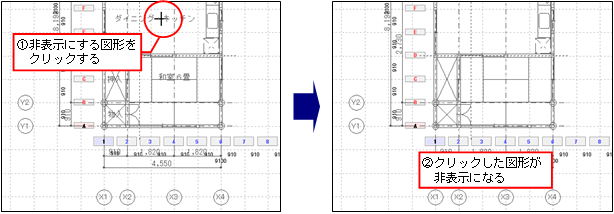

  2. 非表示にする図形をクリックすると、 指定した図形と同じレイヤの図形が非表示になります。
    図
    ※続けて非表示する図形がある場合は、同様に非表示したい図形をクリックします。
    ※間違って指定した場合は、［CAD下図］メニューから ［元に戻す］ アイコン を実行すると指定したレイヤが表示されます。
  3. 右クリックし、コマンドを解除します。

アイコン レイヤの表示

非表示になっているレイヤをCAD図面から指定して表示します。
  1. ［CAD下図］メニューから ［レイヤON］ アイコン を実行します。

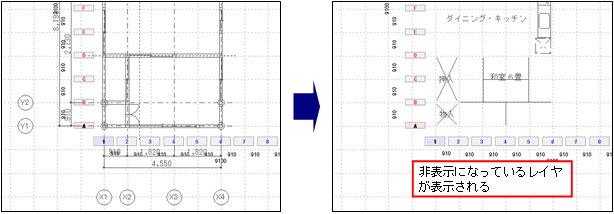

    レイヤの表示画面/非表示画面が切り替わって、 非表示になっているレイヤがすべて表示されます。
    図

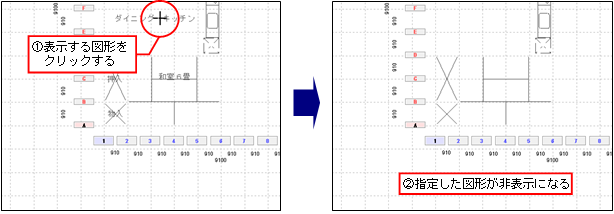

  2. 表示する図形をクリックすると、 指定した図形と同じレイヤの図形が非表示になります。
    図
    ※続けて表示する図形がある場合は、同様に表示したい図形 （ここでは一時的に非表示になる）をクリックします。
    ※間違って指定した場合は、［CAD下図］メニューから ［元に戻す］ アイコン を実行すると指定したレイヤが表示（ここでは一時的に表示になる）されます。
  3. 右クリックすると、 再びレイヤの表示画面/非表示画面が切り替わって指定した図形のレイヤが表示され、 コマンドが解除されます。
    図

アイコン 全レイヤの表示

CAD図面のレイヤをすべて表示します。

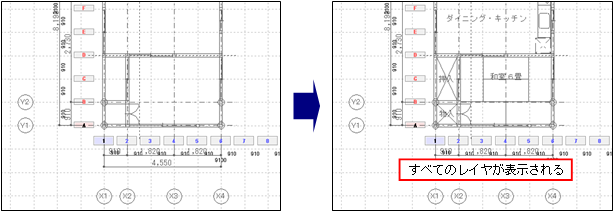

［CAD下図］メニューから ［全レイヤ表示］ アイコン を実行すると、すべてのレイヤが表示されます。
図
