読込んだCAD図面がWOOD-ST の軸の原点と合わない場合に、 軸の原点とCAD図面の座標原点を合わせます。

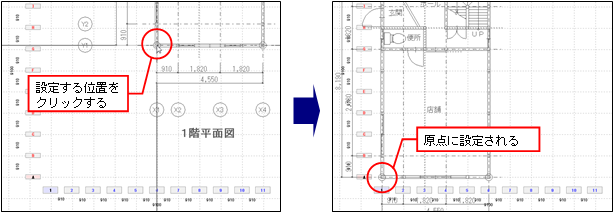

1. ［CAD下図］メニューから ［原点指定］ を実行すると、カーソルが表示されます。
2. 原点を設定する位置（CAD図面のＸ1とＹ1の通り心の交差部）をクリックすると、 WOOD-STの原点に設定されます。


   ※図面の原点設定ではCAD図面の端点または交点へスナップします。
   ※通り心のレイヤが分かれていれば、原点の設定後、CAD図面からスパンピッチの読込みが行えます （詳細は、「 スパンピッチの読込み」を参照）
3. 各階ごとに、同様に原点を設定します。


   [2F]	[3F]

WOOD-STの部材は各ＸＹ軸の交点に配置しますので、 下図として読込んだCAD図面に合わせて、 WOOD-STのスパンピッチを設定する必要があります。
ここでは、CAD図面からスパンピッチを設定する方法を説明します。

※	【スパンピッチ設定】 コマンドでスパンピッチ設定を行います （詳細は、「スパンピッチの設定｣を参照）。

1. ［CAD下図］メニューから ［スパンピッチ］ を実行すると、 十字カーソルが表示されます。
2. CAD図面の通り心をスパンピッチとして読込みます。

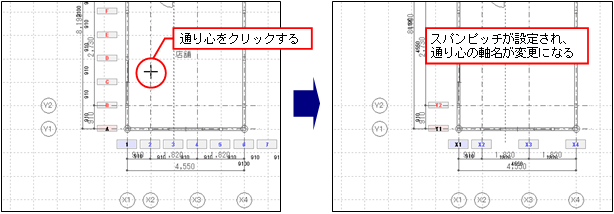

   通り心をクリックすると、CAD図面の通り心と同じスパンピッチが設定されます。


   ※通り心と軸名だけを同じレイヤに設定し、それ以外の図形は、 別レイヤになっている必要があります。
   ※通り心と軸名が同じレイヤであれば、軸名も一緒に設定されます。
   ※あらかじめ、原点の設定を行っています （詳細は、「 原点の設定」を参照）。

下図として読込んだCAD図面の線分を参照して軸を挿入します。

1. ［CAD下図］メニューから ［軸の挿入］ を実行すると、十字カーソルが表示されます。

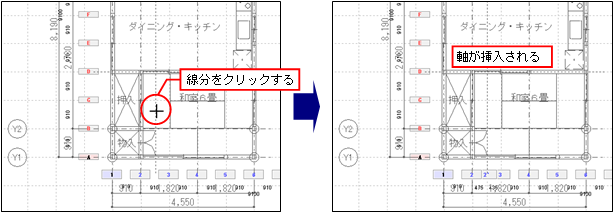

2. 挿入するCAD図面の線分をクリックすると、軸がCAD図面に合わせて挿入されます。


読込んだCAD図面の交点、端点をグリッド上の任意の点に設定します。

1. ［CAD下図］メニューから ［位置合わせ］ を実行すると、カーソルが表示されます。

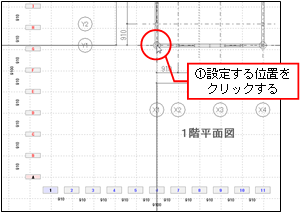

2. 設定するCAD図面上の交点（移動の基点）をクリックします。

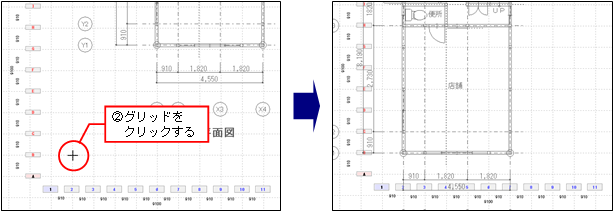

3. 設定するグリッド上の点（移動の目的点）をクリックすると、 CAD図面上でクリックした点がグリッド上に設定され、CAD図面が移動します。
