［タイプ1］		［タイプ2］

項　目	説　明
タイプ	「タイプ1」、「タイプ2」のいずれか。 説明1.参照
パラメータ  P1（mm）	［タイプ］によるパラメータを入力します。 ［左右反転］ボタンをクリックするとP1とP2、およびP3とP4の数値を入れ替えることができます。 説明1.参照
P2（mm）
P3（mm）
P4（mm）
固定荷重（N/㎡）	固定荷重を直接入力する場合にチェックし、値を入力します。 チェックしない場合は、【標準固定荷重】 で設定した外壁の固定荷重により荷重拾いが行われます。
コメント	半角40文字（全角20文字）以内で入力します。

※	ダイアログには、前回設定した内容が表示されます。

コマンドの下にある▼をクリックするとサブメニューが表示され、コマンドを実行することができます。

［妻壁の配置］ 妻壁を配置します（操作手順は、操　作 配置を参照）。 ［妻壁の削除］ 妻壁を削除します（操作手順は、操　作 削除を参照）。

配置

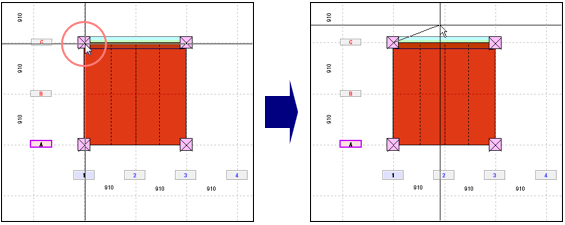

1. グリッドにカーソルを合わせクリックすると、ラバーバンドが表示されます。



   ※	右クリックすると、ラバーバンドを解除します。

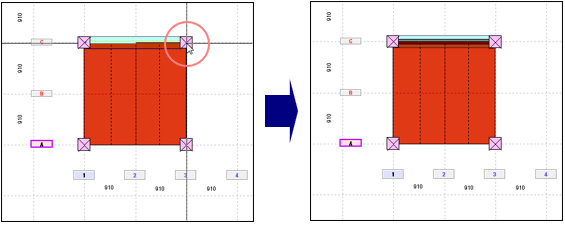

2. 次のグリッドにカーソルを合わせクリックすると、妻壁が配置されます。

3. 右クリックしてダイアログを表示します。
   ［キャンセル］ボタンをクリックし、コマンドを解除します。


   ※	ダイアログが画面に表示されている状態で、屋根伏図の作業ウィンドウ内を右クリックしても、 コマンドを解除します。

削除

1. サブメニューから［ 妻壁の削除］を選択します。

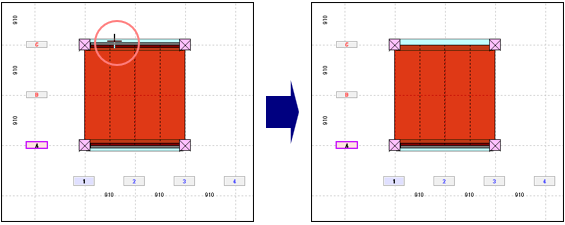

2. 削除したい妻壁にカーソルを合わせクリックすると、妻壁が削除されます。

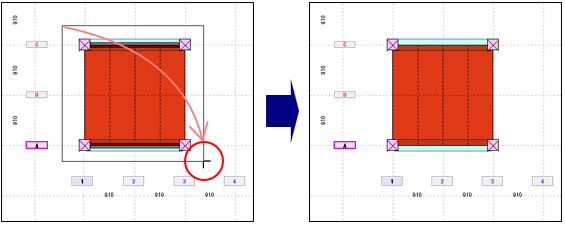

   また、ドラッグしながら削除する範囲を指示すると、一度に複数の妻壁を削除することができます。

3. 伏図の作業ウィンドウ内を右クリックし、コマンドを解除します。


   ※	キーボードの［Esc］キーを押して、コマンドを解除することもできます。
