はり－断面計算

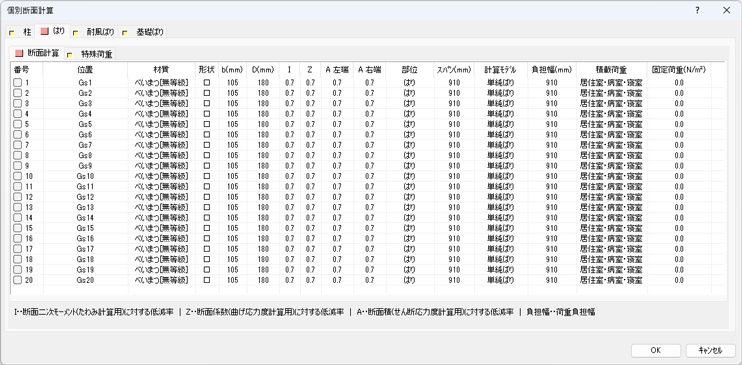

ダイアログ
| 項 目 | 説 明 | 初期値 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 番号 | 計算する場合にチェックします。20通りまで計算できます。 | － | |||||||||
| 位置 | はりの位置を半角20文字（全角10文字）以内で入力します。 | Gs＋番号 | |||||||||
| 材質 | 「べいまつ」、「ひのき」、「べいつが」、「すぎ」および 【標準部材・リスト】の ［部材材質］リストで入力した部材材質のいずれか。 | べいまつ | |||||||||
| 形状 | はりの断面形状を選択します。 「□」、「○」のいずれか。 |
□ | |||||||||
| b（mm） | はりの断面寸法を入力します。 | 105 | |||||||||
| D（mm） | 180 | ||||||||||
| I | 断面計算時の断面性能に対する低減率（1≧低減率＞0）を入力します。
|
0.7 | |||||||||
| Z | 0.7 | ||||||||||
| A 左端 |
0.7 | ||||||||||
| 右端 | 0.7 | ||||||||||
| 部位 | 「はり」、「床の小ばり」、「小屋ばり」、「軒桁」、「床ばり･胴差」のいずれか。 はりのたわみに対する断面検定に使用します。 |
はり | |||||||||
| スパン（mm） | はりの長さを入力します。 | 910 | |||||||||
| 計算モデル | 「単純ばり」、「片持単純ばり」のいずれか。 | 単純ばり | |||||||||
| 負担幅（mm） | 荷重負担幅（はりの負担する鉛直荷重の作用幅）を入力します。 | 910 | |||||||||
| 積載荷重 | 荷重負担幅に作用する積載荷重を選択します。 「なし」、「居住室・病室・寝室」、「事務室」、「教室」、「店舗」、「集会室（固定席）」、「集会室（その他）」、 「車庫・道路」および【標準積載荷重】の［積載荷重リスト］で入力した用途のいずれか。 |
居住室・ 病室・寝室 | |||||||||
| 固定荷重（N/m2） | 荷重負担幅に作用する固定荷重を入力します。 | 0.0 |
説 明
- はり断面計算において、丸太はりと長方形断面はりとは、以下の違いがあります。
・ 断面性能I､Ａ､Ｚを、はり幅の直径の円形断面として計算します。 ・ せん断力の検討においてαを4/3で行います（長方形断面では3/2）。 長期たわみ検定時のヤング係数は、50％（変形増大係数2）として計算します。
多雪区域の積雪時長期・短期たわみ検定時のヤング係数は、100％として計算します。
長期応力の積載荷重は、床・小ばり用を使用します。たわみ制限比検討は、地震用を使用します。
以下の記号は位置の文字入力で使用できません。
「＠」、「＃」、「￥」、「／」、「 ，」、「 "」、「 '」、「＊」、「％」
