データを入力する前に、基本となるスパンピッチを設定します。
HOUSE-ST1では、 あらかじめピッチ910mmサイズのグリッドがX、Y方向ともに10スパン設定されています。
スパン長、スパン数、軸名の設定は、【スパンピッチ設定】コマンドで変更することができます。

	等スパンで設定
	個別に設定

等スパンで設定

1. ［基本データ］メニューから［スパンピッチ設定］ を実行します。

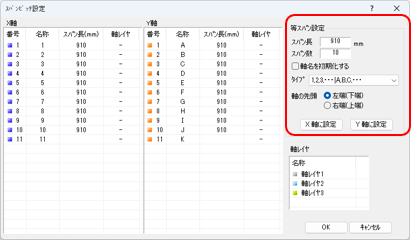

2. スパンピッチ設定ダイアログが表示されます。
   ［等スパン設定］で「スパン長」「スパン数」を入力し、［X軸に設定］ボタンをクリックします。
   同様に、Y軸を設定し、［OK］ボタンをクリックします。



   ※	最大で149までスパン数を設定できます。

   ［軸名を初期化する］

   軸名を初期化する場合にチェックします。

   ［タイプ］

   ［軸名を初期化する］を した場合に、初期化するタイプを選択します。
   「1,2,3,…/A,B,C,…」、「X1,X2,X3,…/Y1,Y2,Y3,…」、 「X0,X1,X2,…/Y0,Y1,Y2,…」、「い,ろ,は,…/一,二,三,…」のいずれか。

   ［軸の先頭］

   軸の先頭を選択します。
   「左端（下端）」、「右端（上端）」のいずれか。

3. 作業ウィンドウに設定したスパンピッチが表示されます。
   伏図の作業ウィンドウ上のスパンピッチは、「㎜」で表示されます。


個別に設定

1. ［基本データ］メニューから［スパンピッチ設定］ を実行します。
2. スパンピッチ設定ダイアログが表示されます。

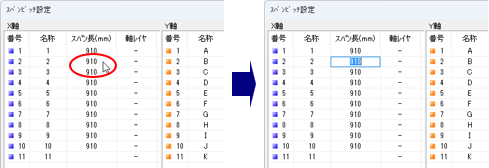

   設定する［スパン長］にカーソルを合わせ、クリックすると反転表示されます。

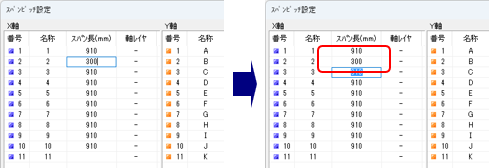

3. スパン長を入力し、［Enter］キーを押すと［スパン長］が設定され、 下の欄が反転表示されます。
   ［OK］ボタンをクリックします。


   ※	続けて変更する場合は、そのまま変更するスパン長を入力します。


4. 作業ウィンドウに設定したスパンピッチが表示されます。
   伏図の作業ウィンドウ上のスパンピッチは、「㎜」で表示されます。
