部材の分割
連スパンで入力したはり、土台、布基礎、基礎ばり、小屋ばりをグリッド位置で分割します。
- ［ツール］メニューから［はりの分割］
を実行します。
※
［入力］、［屋根入力］メニューのサブメニューから
［はりの分割］を実行することもできます（詳細は、『
部材の延長・カット』の｢
補足｣を参照）。

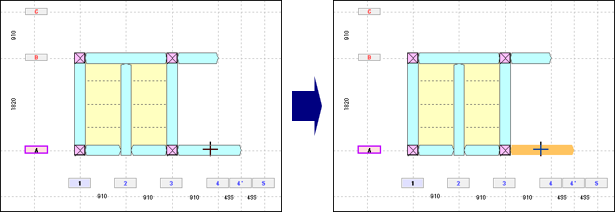

- 分割する部材をクリックすると、選択された部材の表示色が変わります。
※はりの分割はX/Y軸に平行に配置されたはりに対してのみ有効であり、
斜めに配置された部材は選択できません。

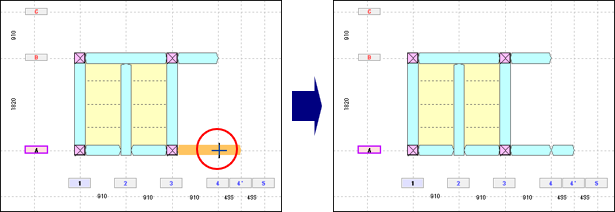

- 分割する位置のグリッドをクリックすると、部材が分割されます。
- 右クリックし、コマンドを解除します。
