2.6 応力計算-データの修正

計算メッセージを確認して、データを修正します。

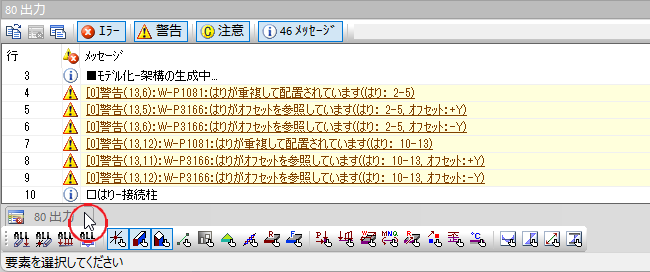

[出力]タブにマウスを載せると、メッセージウィンドウが表示されます。
4-9行は、側材が同一節点に配置されていることへの警告ですので、問題ありません。

①メッセージの確認
W-P5151:はり[○端]の接続柱が計算できませんでした
メッセージウィンドウ

はりの○端側に接続する柱がなく、接続柱D/2が計算できない場合に出力されます。
接続柱D/2は、断面計算位置を柱面位置にする場合に必要なデータですが、本データでは断面計算位置が軸心位置なので、自動生成する必要はありません。
メッセージが出力されないように、自動生成しない設定にします。

②はりのグリッドシートの表示
メッセージウィンドウで[W-P5151:はり[○端]...]の行をダブルクリックすると、はりのグリッドシートが表示され、該当するはりが選択状態となります。

③データの修正

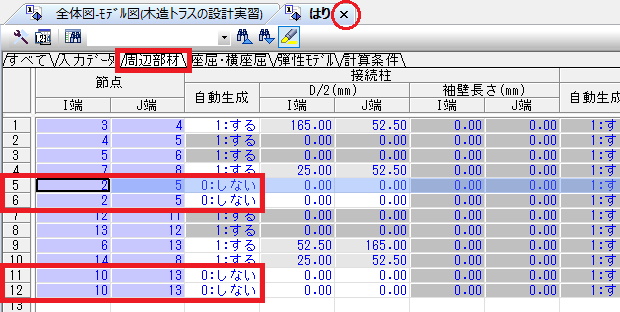

〔周辺部材〕タブをクリックします。
下記のデータを入力し、[×]ボタンをクリックします。

①メッセージの確認

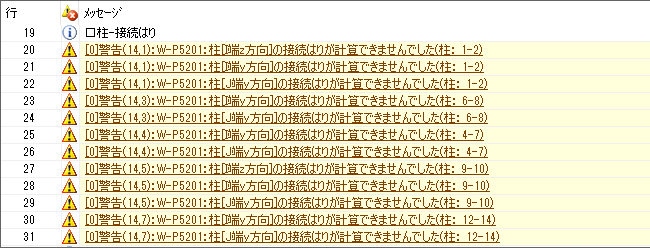

W-P5201:柱[○端○方向]の接続はりが計算できませんでした
メッセージウィンドウ

柱の○端○方向側に接続するはりがなく、接続はりD/2が計算できない場合に出力されます。
はりと同様に、本データでは接続はりを自動生成する必要はありません。
メッセージが出力されないように、自動生成しない設定に修正します。

②柱のグリッドシートの表示
メッセージウィンドウで[W-P5201:柱[○端]...]の行をダブルクリックすると、柱のグリッドシートが表示され、該当する柱が選択状態となります。

③データの修正
〔周辺部材〕タブをクリックします。
下記のデータを入力し、[×]ボタンをクリックします。
