回転複写

複写機能を利用して、残りの架構を作成します。

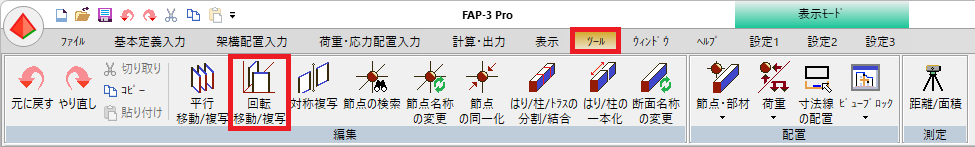

1.図形入力ツールの[回転移動/複写]を選択する

プロパティウィンドウに[回転移動/複写]が表示されます。

または、[ツール]メニューから[回転移動/複写]を選択します。

2.認識モードツールバーの[柱の認識モード]をクリックして有効にする

ここでは、[節点の認識モード]、[はりの認識モード]も有効になっていることを確認してください。

3.複写対象を確定する

すべての架構を選択します。

すべての部材をドラッグして選択

⇒

すべての架構が認識色(赤色)で表示される

プロパティウィンドウの[複写対象]に節点、はり、柱が表示されます。
[対象の確定]ボタンをクリックします。

4.回転対象軸を選択する

節点6と節点8を選択します。

⇒

プロパティウィンドウの[回転軸]に座標が表示されます。

5.回転角度を入力する

下記のデータを入力し、[複写する]ボタンをクリックします。

回転角度
180

回転複写されました。

6.[回転移動/複写]を終了する

プロパティウィンドウの[終了]ボタンをクリックします。
