一本部材の指定

図形入力ツールで、「はり3-6」と、「柱1-3」を一本部材に指定します。

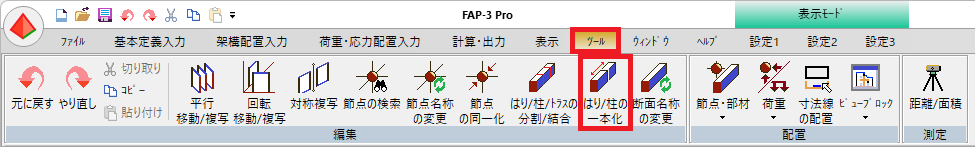

1.図形入力ツールの[はり/柱の一本化]を選択する

[はり/柱の一本化]ダイアログが表示されます。

または、[ツール]メニューから[はり/柱の一本化]を選択します。

2.認識モードツールバーの[節点の認識モード]、[はりの認識モード]、[柱の認識モード]をクリックして有効にする

モデル図で節点、はり、柱が認識できるようになります。

3.はりを一本化する

下記のデータを入力します。

一本部材に指定する
✓あり

「はり3-6」をドラッグして囲みます。

節点
3～6

📝一本部材の確認
「はり3-4」を選択し、プロパティウィンドウで「はり3-6」の一本部材を確認します。

一本部材を選択するときは、始端の節点に 接続する位置でクリックすると選択できます。	⇒

4.柱を一本化する

同様に、「柱1-3」をドラッグして囲みます。

節点
1～3

5.[はり/柱の一本化]を終了する

プロパティウィンドウの[終了]ボタンをクリックします。
