部材の配置

部材を配置します。

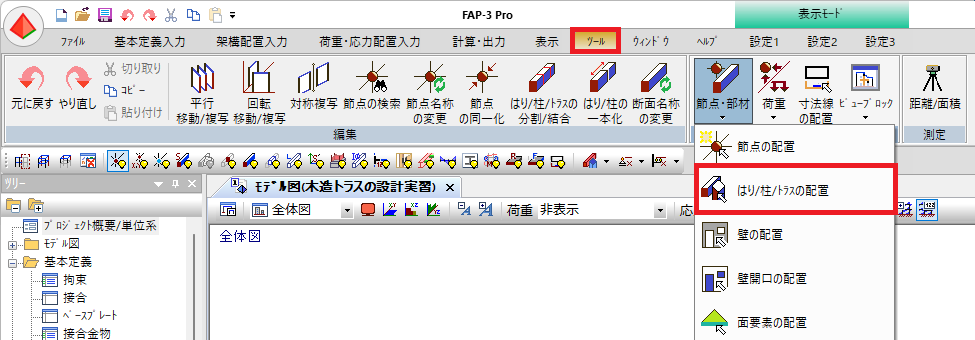

1.図形入力ツールの[はり/柱/トラスの配置]を選択する

プロパティウィンドウに[はり/柱/トラスの配置]が表示されます。

または、[ツール]メニューから[節点・部材]→[はり/柱/トラスの配置]を選択します。

2.はりを配置する

下記のデータを入力します。

種別	構造種別	断面
はり	木	G1

下記の節点をクリックします。

節点
3	4	5	6

I端をクリックする		J端をクリックする
	⇒

📝連続配置
[Ctrl]キーを押しながら終端をクリックすると、連続配置できます。

順番にクリックして連続配置します		連続配置を終了します
Ctrlキーを押しながらクリックします	⇒	キーボードの[Esc]キーを押します

📝モデルウィンドウの表示

• マウス

  • マウスの右ボタンを押したまま右下にドラッグすると、矩形が表示されます。マウスから手を離すと矩形の範囲を拡大表示されます。

• マウスホイール

  • マウスホイールを回転させると、画面が拡大/縮小表示されます。
  • マウスホイールを押したままドラッグすると、移動方向に表示位置を移動します。

📝部材の表示

• 断面名

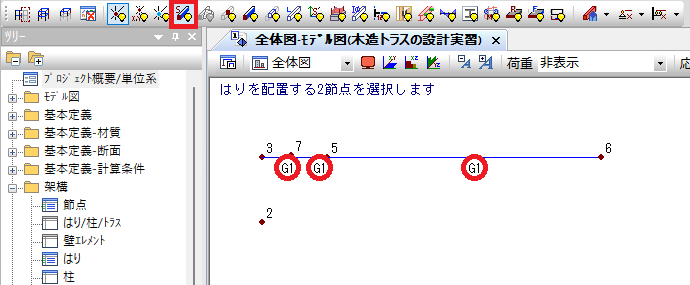

  表示ツールバーの[断面名称の表示･非表示]をクリックすると、部材の断面名を表示します。

• 色

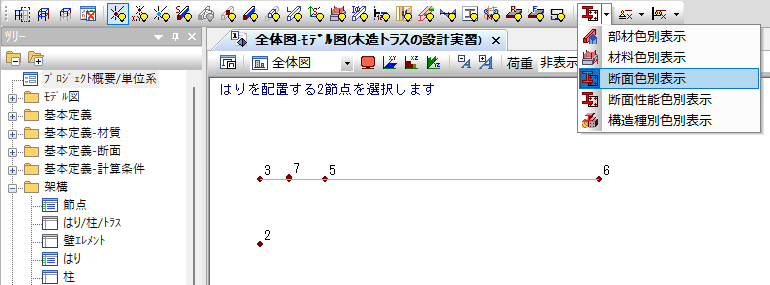

  表示ツールバーの[表示色]をクリックする毎に、[部材色別表示][材料色別表示][断面色別表示][断面性能色別表示][構造種別色別表示]の順に切り替わります。
  [▼]ボタンをクリックすると表示されるメニューを選択することもできます。


3.登りばりを配置する

下記の節点をクリックします。

節点
7	8

4.側材を配置する

下記のデータを入力します。

断面
SPF

📝方杖をはり部材として配置
通常、方杖は[種別]を[トラス]としますが、本テキストでは側材の端部にバネを設定するため[はり]とします。
[はり]は端部の接合状態を指定できますが、[トラス]は両端がピン接合となります。

下記の節点をクリックします。

節点
2	5

5.柱を配置する

下記のデータを入力します。

種別	構造種別	断面
柱	木	C1

下記の節点をクリックします。

節点
1	2	3

6.束材を配置する

下記のデータを入力します。

断面
C2

下記の節点をクリックします。

節点
6	8

7.金物を配置する

下記のデータを入力します。

断面
S1

下記の節点をクリックします。

節点
4	7

8.[はり/柱/トラスの配置]を終了する

プロパティウィンドウの[終了]ボタンをクリックします。

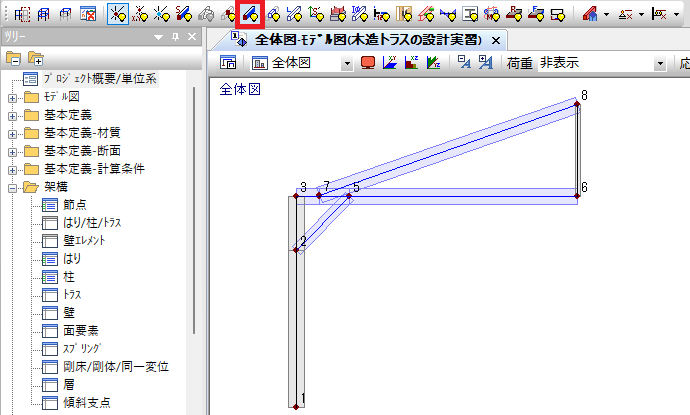

📝部材のボリュームを表示
表示ツールバーの[部材ボリュームの表示･非表示]をクリックします。
