木柱断面の定義
木柱断面は下記の断面を定義します。
| 名称 | 説明 |
|---|---|
| C1 | 柱の断面 |
| C2 | トラスの束材の断面 |
| S1 | TEC-ONE P3Plus S1コネクトの断面 |

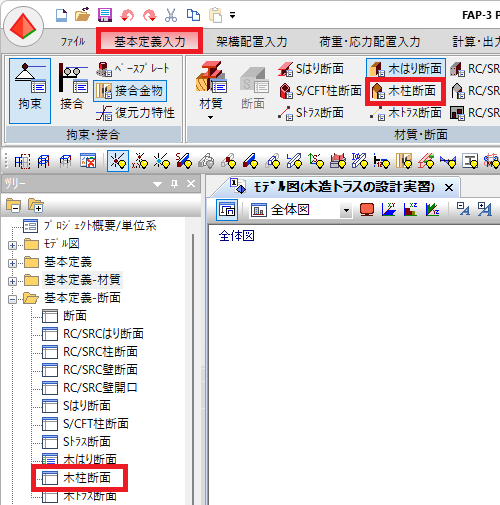

1.[基本定義入力]メニューから[木柱断面]を選択する
または、ツリーウィンドウの[木柱断面]をダブルクリックします。

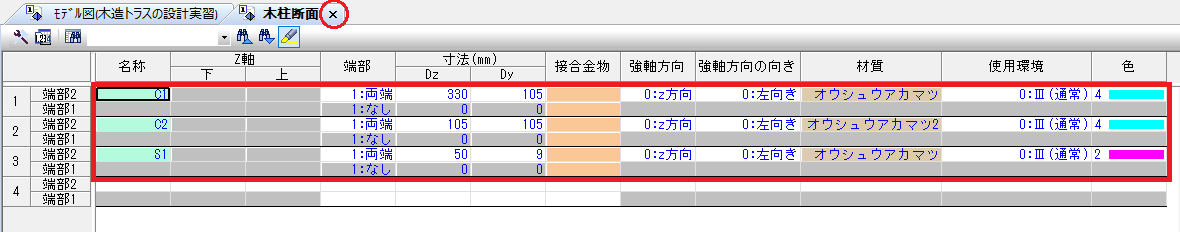

2.木柱断面のデータを入力する
下記のデータを入力し、[×]ボタンをクリックします。
| 名称 | 端部 | 寸法 | 材質 | 色 | |
|---|---|---|---|---|---|
| Dz | Dz | ||||
| C1 | 1:両端 | 330 | 105 | オウシュウアカマツ | 4 |
| C2 | 1:両端 | 105 | 105 | オウシュウアカマツ2 | 4 |
| S1 | 1:両端 | 50 | 9 | オウシュウアカマツ | 2 |
