固有モード図の表示［計算･出力］▶〔計算結果〕▶［固有モード図］
固有値計算終了後、各次の固有モード図をモデルウィンドウに表示します。
 |
ダイアログ |
|
説明 |
ダイアログ
①出力する固有モード次数
出力する固有モードの次数をチェックします。
②全体図
全体モデルの固有モード図を出力するかどうかを指定します。
③各ビューブロック毎
ビューブロックを定義した場合、各ビューブロックの固有モード図を出力するかどうかを指定します。
④重ねて表示
2つ以上の固有モード次数を出力する場合、各モードを重ねて表示するかどうかを指定します。
説明
- 各次の固有モード図が表示されます(『モデルウィンドウ－固有モード図』参照)。

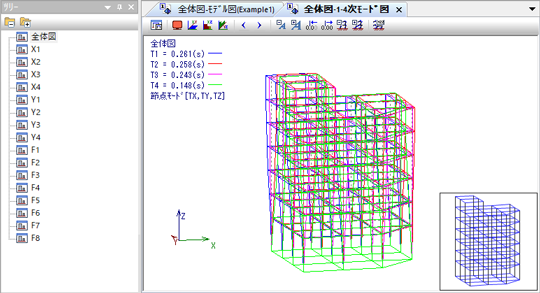

(a)重ねて立体を表示

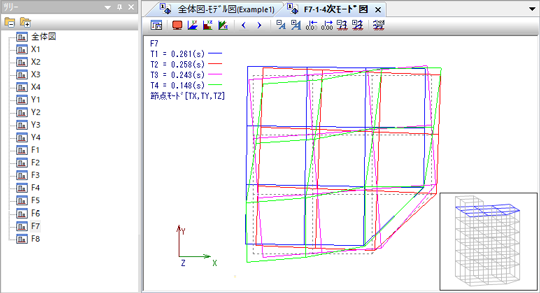

(b)上から見て重ねて表示 1～4次のモードを重ねて出力する場合 - 固有モード図の表示設定を変更する場合は、[応力/変位図-変位表示]で行います。
例えば、[拡大率]を10とすると、各次の固有モード図が変更されます。

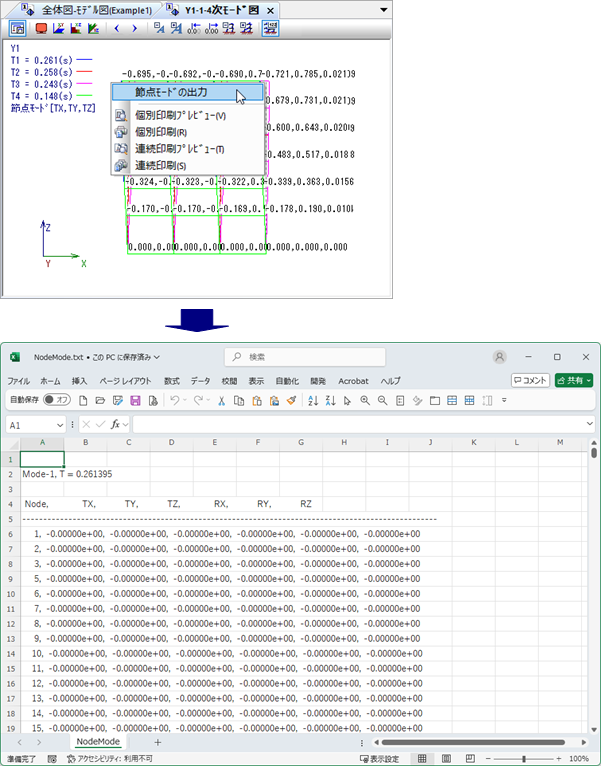

- 各節点モードベクトルを出力する場合、右クリックでポップアップメニューを表示し、[節点モードの出力]を選択します。
節点モードがCSVファイルに出力表示されます。
出力したCSVファイル(拡張子｢*.CSV｣)は、【環境設定】の｢ワークデータファイル｣で設定しているフォルダに保存され表計算ソフト(Microsoft Excelなど)で利用することができます。
