断面形状表示
［ウィンドウ］▶〔3Dモデラー〕▶［断面形状］
断面形状モデルの表示方法を変更します。

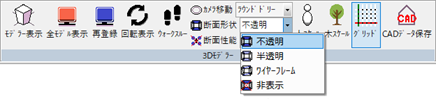

▼をクリックして、「不透明」、「半透明」、「ワイヤーフレーム」、「非表示」から選択します。
▼をクリックして、「不透明」、「半透明」、「ワイヤーフレーム」、「非表示」から選択します。
| ※ | 選択したコマンドが先頭に表示されます。 |
説明
任意断面で形状が不明な断面は、 断面積、断面２次モーメントから等価な４つの四角形断面に置き換えたモデルで表示します。
| コマンド | 説 明 | |
|---|---|---|
 |
不透明 | 断面形状モデルを不透明の状態で表示します。 ※3Dモデルウィンドウのツールバーの  からも同様の操作を行うこともできます。 |
 |
半透明 | 断面形状モデルを半透明の状態で表示します。 ※3Dモデルウィンドウのツールバーの  からも同様の操作を行うこともできます。 |
 |
ワイヤーフレーム | 断面形状モデルをワイヤーフレームで表示します。 ※3Dモデルウィンドウのツールバーの  からも同様の操作を行うこともできます。 |
 |
非表示 | 断面形状モデルを非表示にします。 ※3Dモデルウィンドウのツールバーの  からも同様の操作を行うこともできます。 |
＜表示例＞
 |
 |
 |
| 不透明 | 半透明 | ワイヤーフレーム |
|---|
