[応力]で入力した応力を表示します。
| ※ | S造はりの応力は、【断面計算条件】の[S-はりの詳細応力による検定]を｢1:する｣に指定している場合は、詳細応力を表示します。 |
 |
画面構成 |
|
表示設定 |

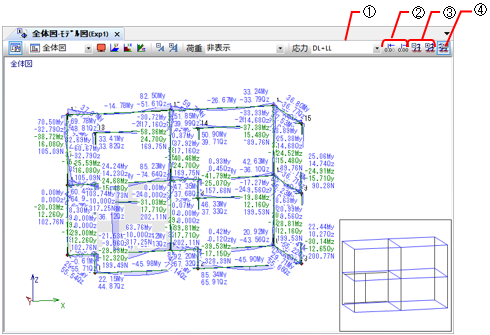

画面構成
モデル図での応力表示は、次のように構成されています。
をクリックすると数値の表示/非表示を設定します。
①応力リスト
モデル図上に表示する応力の名称を選択します。
▼ボタンをクリックすると、一覧を表示します。
▼ボタンをクリックすると、一覧を表示します。
②小数点桁数設定
 |
： | 【小数点桁数設定】で設定されている小数点以下の桁数からひとつ下げて表示します(ボタンを押すごとにひとつずつ下げます)。 |
 |
： | 【小数点桁数設定】で設定されている小数点以下の桁数からひとつ上げて表示します(ボタンを押すごとにひとつずつ上げます)。 |
| ※ | 小数点以下の桁数を初期値に戻す場合は、【小数点桁数設定】の[初期値に戻す]ボタンをクリックします。 |
③応力表示設定
 |
： | [表示モード-設定3]で設定されている表示拡大率から1/1.2倍して表示します。（ボタンを押すごとに1/1.2倍で表示します）。 |
 |
： | [表示モード-設定3]で設定されている表示拡大率から1.2倍して表示します。（ボタンを押すごとに1.2倍で表示します）。 |
④数値表示
をクリックすると数値の表示/非表示を設定します。
表示設定
応力の表示設定を変更する場合は、[表示モード-設定3]で行います。
凡例
 |
 |
 | |||||||||||||||||||||||||||||||||||||||
| はり・柱 | 壁 | トラス | |||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
