一貫構造計算とBIMとの新しいデータ連携のカタチ

+Revit Op.は、一貫構造計算ソフトウェア「BUS-6」とオートデスク社のBIMソフトウェア「Autodesk Revit®」間でデータ共有を実現する「BUS-6」のオプションプログラムです。
「BUS-6」と「Autodesk Revit®」がひとつの建物データ（Revitプロジェクト）を共有し、BIMモデルとの整合性を保持しながら構造設計を進めることができます。
また、建物データだけでなく構造計算で必要な荷重と計算条件も BUS-6 と Revit で共有できます。
構造システムは、オートデスク社のAEC業界パートナーです。

※+Revit Op. はBUS-6のオプションプログラムです、単独では利用できません。

　お知らせ BIMデータによる建築確認の事前協議において、BUS-6+RevitOp.が使用されました　

建物形状の共有でBUS-6とRevit間の整合性を保持

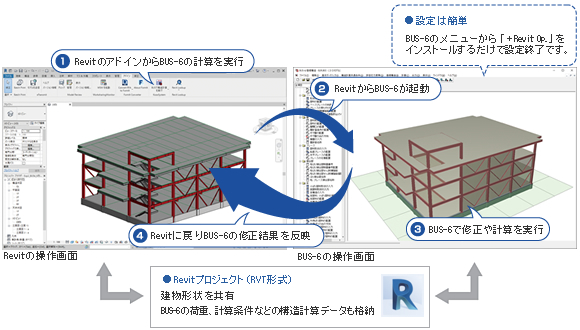

+Revit Op.の機能により、BUS-6は、Revitのアドインメニューから起動でき、BUS-6の作業終了後に自動でRevitに戻ります。
BUS-6で作成、編集した建物形状をRevitで開くこと、Revitで作成、編集した建物形状をBUS-6で開くことができ、BUS-6で入力した荷重データ、計算条件もRevitプロジェクトへ保存できます。

※図は動作イメージです。

+Revit Op.ならではのメリット

データを共有
Revitとのデータ連携の多くは、BIM標準フォーマット（IFC、ST-Bridgeなど）ファイルを介して一貫構造計算ソフトウェアからRevitへの一方通行リンクですが、+Revit Op.ではRevitプロジェクト（RVT形式ファイル）を共有することで双方向のリンクを可能にしています。

構造計算の再計算が可能
Revitプロジェクト（RVT形式ファイル）に構造計算に必要な荷重、計算条件を解析用データとして保存できます。Revitプロジェクトを保存しておけば、BUS-6により構造計算の再計算をいつでも行うことができます。

データ整合性確認の時間短縮
Revitプロジェクト（RVT形式ファイル）を共有しているので、一貫構造計算ソフトウェアの計算書とRevitデータ（図面）の整合性確認に必要な時間を短縮することができます。

操作に慣れた製品を利用
BIMモデル、構造計算モデルは、BUS-6またはRevitのいずれかの操作に慣れた製品を利用することで作成が容易になります。+Revit Op.によりBIMモデルの作成作業時間を大幅に短縮できます。

このページのトップへ

● メッセージ位置をRevitで確認追加機能

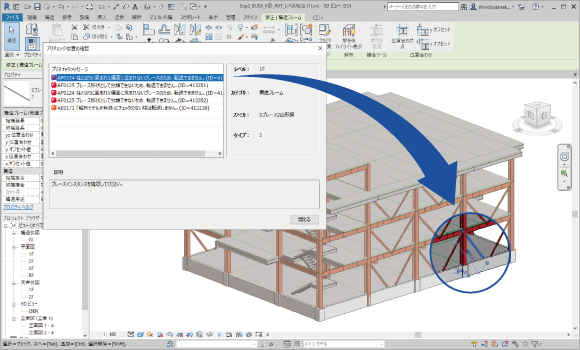

RevitからBUS-6を起動するときに表示されるメッセージについて、メッセージ対象の部材位置をRevit上で確認できます。位置を確認したいメッセージを選択すると、Revitの画面でメッセージ対象となったインスタンスが選択状態となり強調表示されます。

● スラブ厚ゼロ、壁厚ゼロのBUSデータ保持機能追加機能

BUS-6に構造計算で使用されるスラブ厚ゼロ、壁厚ゼロの部材入力がある場合でもRevitデータに格納できます。Revit側ではスラブ厚ゼロ、壁厚ゼロの部材をインスタンスとしませんが、再度BUS-6に変換する際にはスラブ厚ゼロ、壁厚ゼロのデータを復元します。

● ファミリのマテリアルとBUS-6断面符号の材料をリンク追加機能

+Revit Op.では、RevitのファミリのマテリアルとBUS-6の断面符号の材料をリンクします。

このページのトップへ

+Revit Op.の適用範囲

● 適用範囲

X、Y方向の最大スパン数	90スパン
最大階数	80階
構造種別	RC造、S造建物（CFT柱含む）

※任意軸の設定は適用外です。

● 建物形状の変更機能

	RC造	S造	CFT造	SRC造
節点移動	○	○	○	－
はりレベル	○	○	－	－
はり打ち増し寸法	－	－	－	－
柱断面主軸の回転	○	○	○	－
柱の寄り	○	○	○	－
基礎柱の寄り	○	○	○	－
はりの寄り	○	○	－	－
片持ばりの寄り	○	○	－	－
壁の寄り	○	－	－	－
ブレースの寄り	－	△	－	－

○：対応　△：Revit側の設定を保持

このページのトップへ

● BUS-6 荷重データ、計算条件データ

すべて対応

● 部材形状

	RC造	S造	CFT造	SRC造
はり	矩形	H形鋼	－	－
小ばり	矩形	H形鋼みぞ形鋼角形鋼管箱形軽量角形鋼管軽量C形鋼	－	－
柱	矩形円形	H形鋼角形鋼管円形鋼管	角形鋼管円形鋼管	－
壁	耐震壁雑壁そで壁	－	－	－
壁開口	開口（矩形）スリット開口	－	－	－
片持ばり	矩形	H形鋼	－	－
片持スラブ	片持床出隅床	片持床出隅床	－	－
ブレース^※	－	丸鋼平鋼山形鋼円形鋼管みぞ形鋼 H形鋼角形鋼管軽量角形鋼管軽量C形鋼	－	－

※適用可能なブレース形状：片ブレース、X形、K形、V形、任意鉛直ブレース、方杖
適用外のプレース形状：複数階に跨るブレース、水平ブレース
Revit側では方杖をインスタンスとしませんが、再度BUS-6に変換する際には方杖のデータを復元します。

● ベースプレート、基礎

	RC造	S造	CFT造	SRC造
ベースプレート	－	○	－	－
独立基礎	○	○	－	－
杭基礎	○	○	－	－

※適用可能なベースプレート：メーカー既製品以外のベースプレート
メーカー既製品のベースプレート対応予定
現在は、Revit側ではメーカー既製品のベースプレートをインスタンスとしませんが、再度BUS-6に変換する際はメーカー既製品のベースプレートのデータを復元します。

※杭基礎：対応予定
Revit側では、杭基礎フーチングのみインスタンスとし、杭をインスタンスとしませんが、再度BUS-6に変換する際は杭のデータを復元します。

このページのトップへ

動作環境・価格

動作環境

対応OS	64bit Windows 10^※1/8.1^※2
メモリ	8GB以上（推奨：16GB以上）
ディスク空き容量	1GB以上の空き領域
ディスプレイ	1280×768
グラフィック	OpenGLの機能をサポートできるビデオカードとドライバ
ライセンス認証	ネット認証
インターネット接続	ネット認証時はインターネット接続が必要^{※3 ※4}
必要なソフトウェア	.NET Framework 4.6、アドインソフトなので、BUS-6、Autodesk Revit^{※5 ※6} が必要
その他	CD-ROMドライブ
