｜出力設定
出力時の縮尺や文字サイズ、色の設定を行います。

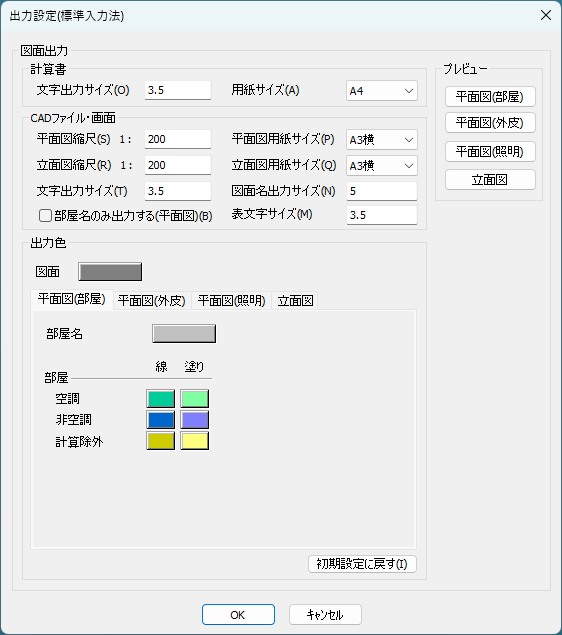

■ダイアログ
■ 説明
| 入 力 項 目 | 説 明 | 初期値 |
|---|---|---|
| 図面出力 PAL＊計算書 文字出力サイズ |
PAL＊計算書に出力される文字サイズを入力します。 | 3.5 |
| 用紙サイズ | PAL＊計算書の用紙サイズを入力します。 | A4 |
| CADファイル・画面 平面図縮尺 |
平面図の縮尺を入力します。1)参照 | 1)参照 |
| 平面図用紙サイズ | 平面図の用紙サイズを設定します。 「Ａ３横」、「Ａ３縦」、「Ａ４横」、「Ａ４縦」のいずれかを選択します。1)参照 |
Ａ３横 |
| 立面図縮尺 | 立面図の縮尺を入力します。1)参照 | 1)参照 |
| 立面図用紙サイズ | 立面図の用紙サイズを設定します。 「Ａ３横」、「Ａ３縦」、「Ａ４横」、「Ａ４縦」のいずれかを選択します。1)参照 |
Ａ３横 |
| 文字出力サイズ | ＣＡＤファイルに出力される文字サイズを入力します。1)参照 | 1)参照 |
| 図面名出力サイズ | ＣＡＤファイルに出力される図面名の出力サイズを入力します。 | 1)参照 |
| 部屋名のみ 出力する（平面図） |
平面図出力で部屋名のみ出力する場合に?を入れます。2)参照 | チェックなし |

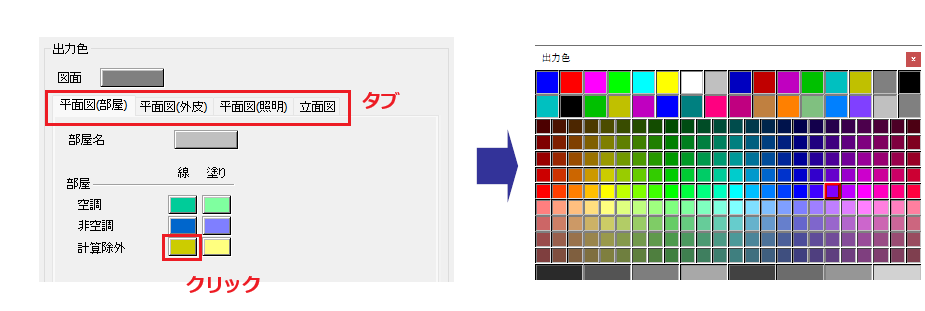

| 出力色 | タブごとに出力色を設定します。3)参照 | 3)参照 |
| プレビュー | 図面名をクリックすると、出力する図面がプレビューで確認 できます。4)参照 |
1)[ＣＡＤファイル・図面]の項目で設定した情報は、それぞれのsblgファイルに保存されるため、出力設定ダイアログには、
そのファイルに保存されている情報が表示されます。
新規作成した場合、[CADファイル・図面]の項目は、初期値で表示されます。
| 縮尺 | 用紙サイズ | 文字出力サイズ | 図面名出力サイズ | |
|---|---|---|---|---|
| 平面図 | 200（1：200） | A3 横 | 3.5（mm) | 5 （mm) |
| 立面図 | 200（1：200） | A3 横 | 3.5（mm) | 5 （mm) |
2)平面図出力で部屋名のみ出力
例：平面図(外皮) [? 部屋名のみ表示出力する]
[? 部屋名のみ表示出力する]
