IFCエクスポート
|
|
IFCエクスポート |
IFCファイルにエクスポートします。
| 実行方法 | 説明 |

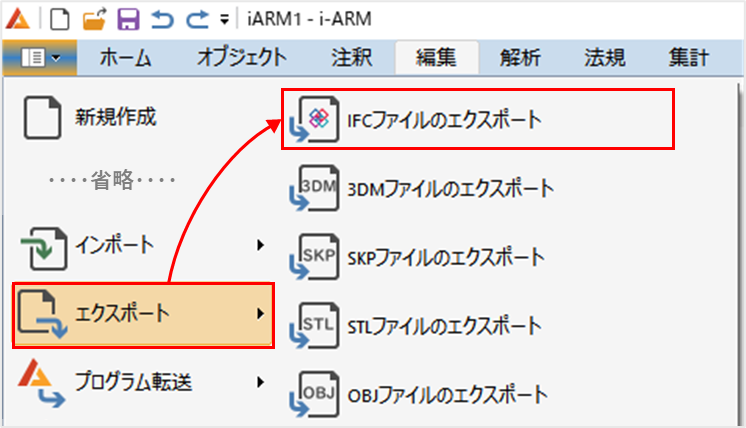

リボンメニュー[エクスポート]→[IFCファイルのエクスポート]
i-ARMのオブジェクトは以下のようなIFCエンティティへエクスポートします。
※一般属性は、[名称][表現形状][プロパティ定義]などを指します。
☆対応スキーマ ： IFC2x3
|
i-ARM |
IFCエンティティ |
展開内容 |
|
プロジェクト |
IfcProject |
真北情報、※一般属性 |
|
敷地 |
IfcSite |
緯度、経度、高度、※一般属性 |
|
建物 |
IfcBuilding |
地面レベル、※一般属性 |
|
階 |
IfcBuildingStorey |
基準レベル、階高、※一般属性 |
|
部屋 |
IfcSpace |
※一般属性 |
|
壁 |
IfcWall |
|
|
IfcWallStandardCase |
||
|
スラブ |
IfcSlab |
|
|
柱 |
IfcColumn |
|
|
梁 |
IfcBeam |
|
|
基礎 |
IfcFooting |
|
|
窓 |
IfcWindow |
|
|
ドア |
IfcDoor |
|
|
階段 |
IfcStair |
|
|
IfcStairFight |
||
|
屋根 |
IfcRoof |
|
|
カーテンウォール |
IfcCurtainWall |
|
|
手摺り |
IfcRailing |
|
|
杭 |
IfcPile |
|
|
仕上 |
IfcCovering |
|
|
パネル |
IfcPlate |
|
|
フレーム |
IfcMember |
|
|
開口 |
IfcOpeningElement |
|
|
搬送設備（昇降機） |
IfcTransportElement |
|
|
構造要素 |
IfcBuildingElementProxy |
|
|
設備要素 |
IfcBuildingElementProxy |
|
|
家具 |
IfcFurnishingElement |
|
|
特徴形状要素 |
IfcProjectionElement |
|
|
汎用要素 |
IfcBuildingElementProxy |
