節点作成不要で正確なS造ブレースの取り付き位置をモデル化

[ 利用できるソフト ]
BUS-5 Ver.1.1、DOC-S Ver.2

K形、V形ブレースで、ブレース取り付き位置に節点を自動生成する指定ができます。
柱部材に柱脚が取り付く場合も、指定により柱脚接続位置に節点を自動生成します。
この中間節点を自動生成する機能により、ダミー通りを設けずに正確にモデル化することができます。

K形ブレース入力例

① ブレース形状でK形ブレースを指定して配置。（ダミー通り作成は不要）

② ブレースが取り付く階にベースプレートが配置される場合は、ベースプレートを配置。

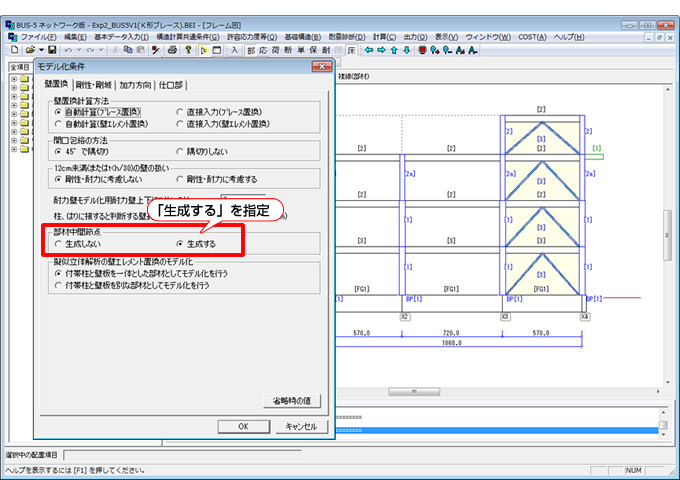

③ 構造計算共通条件→モデル化→モデル化条件（FMDレコード）壁置換タブの「部材中間節点」で「生成する」を指定。

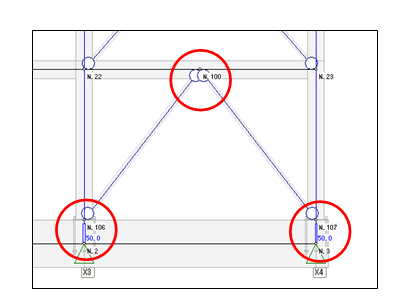

④ K形ブレースの取り付くはり中央（S造）とRC造はり（S造はりは対象外）上端に中間節点が、下図の赤丸部のように
　　自動生成される。

補足説明

（1）ベースプレートが配置されている場合

ベースプレートが設置されている柱部材で、RC造はり上端ではなく柱部材の途中にブレースが取り付くモデル化を「ブレースの取り付け位置」ダイアログで設定できます。

柱部材途中にブレースが取り付く入力例

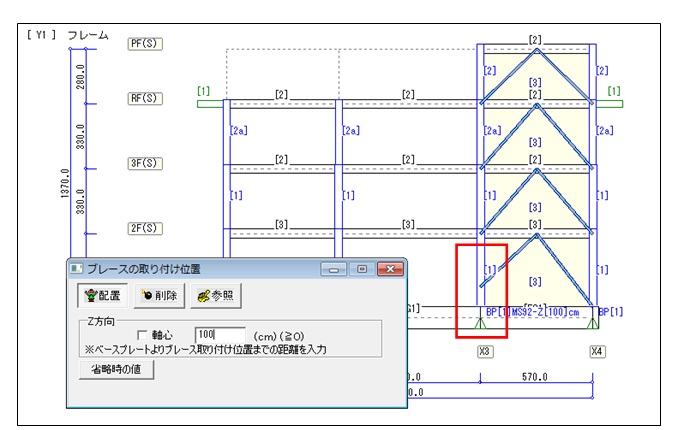

① メニューから「基本データ入力」→「ベースプレート」→「ブレース取り付け位置」を選択して「ブレースの取り付け位置」
配置ダイアログを開く。

② Z方向（鉛直方向）に、RC造はり上端からブレースが取り付く位置までの距離を入力します。（例では100cm）

③ ブレースの取り付き位置を変更する柱部材をクリックして指定。

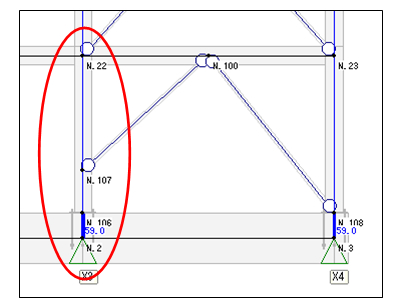

④ 「準備計算結果図」等で確認すると下図のようにモデル化される。（ブレース取り付き位置に節点が自動生成）

（2）ベースプレートが配置されない場合

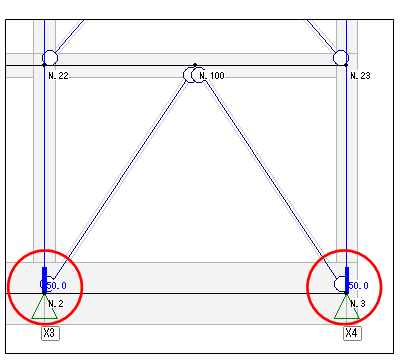

ベースプレートが配置されない場合は、従来通り地中ばり心にブレースが取り付きます。
