１．建物の形状について

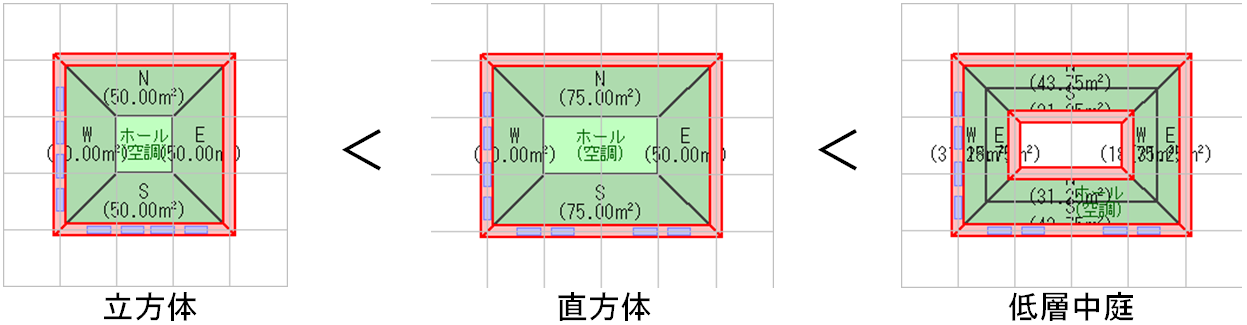

①表面積を小さく抑える…右へ行くほどPAL値が大きくなる。
　→意匠設計者がPAL値をコントロールできる。

立方体＜ 直方体＜低層中庭

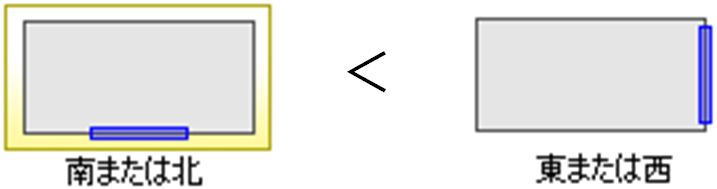

②ファサードの方位

南OR北＜東OR西

③アスペクト比

3/4 ＜ 3/8

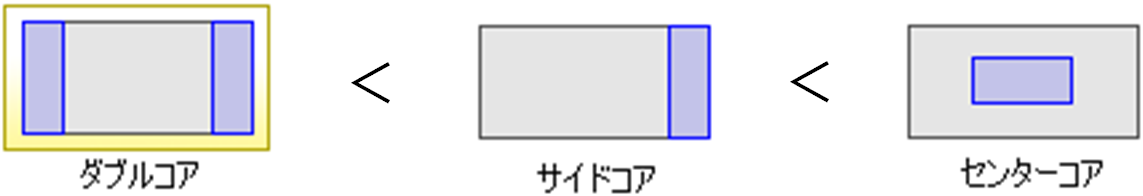

④コアの配置

ダブルコア＜サイドコア＜センターコア

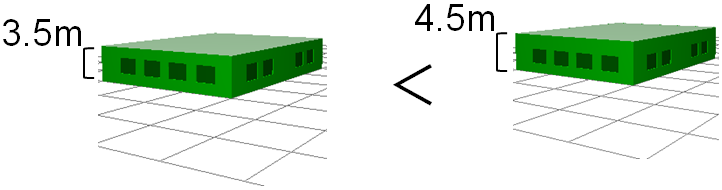

⑤建物の階高

3.5メートル＜4.5メートル

２．開口部（窓とサッシとアクセサリ）

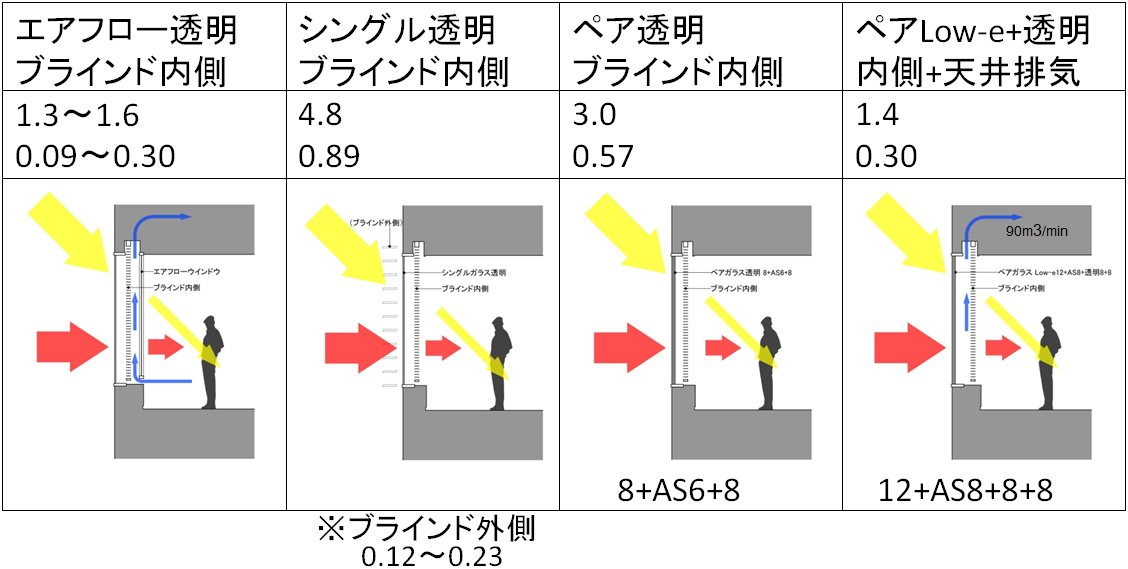

窓種類別の熱貫流率と日射遮蔽係数による比較（上：熱貫流率　下：日射遮蔽係数）

３．ファサードデザイン（窓システム）

下記はSAVE-建築のPAL計算でできるファサードシステム。

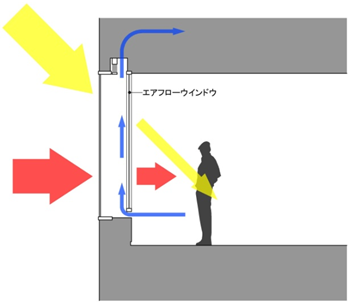

・AFW（エアフロウインドウ）

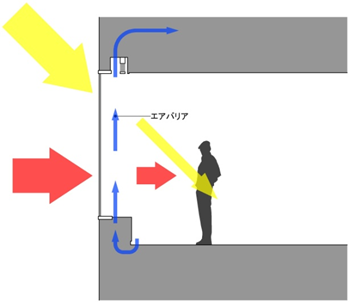

・PPW(エアバリア）

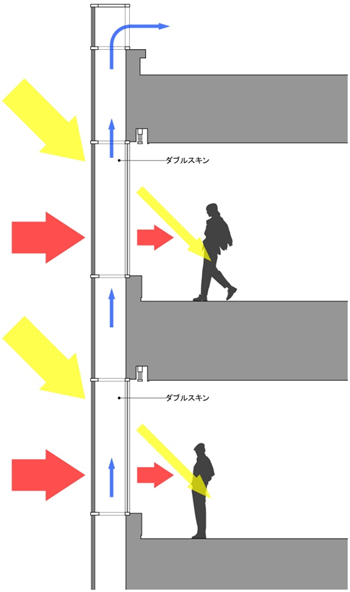

・PPW(ダブルスキン）
