DRA-CAD9 plus


「DRA-CAD9 plus」は「DRA-CAD9の機能強化版」として「DRA-CAD10」の機能を先取りした会員専用のDRA-CADです。

DRA-CAD9からの追加・変更点を以下にご紹介いたします。


ファイル関連

追加機能

説明

ドキュメントパレット

PDFファイル変換で、「1つのPDFファイルにまとめる」機能を追加しました。

MPW形式の読み込み

CLassic-CADで作成した画像データの変換に対応しました。

DWG/DXF形式の読み込み

外部参照(アタッチ/オーバーレイ)のオーバーレイの読み込みに対応しました。
(外部参照されているDWGファイルと同名のMPSファイルを変換ファイルと同じ場所においてください)

環境設定

その他タブに、図面から取得した数値をまとめる設定を追加しました。
保存タブに、上書き保存時のバージョンを指定する設定を追加しました。
ホイール回転でスナップモードの切り替えに「線分端点」を追加しました。New!
ホイール回転で選択モードの切り替えに「材質」を追加しました。New!

JWW形式の保存と読み込み

Jw_cad ver.7形式の保存と読み込みに対応しました。
回転した画像(Jw_cad Ver.6.10形式以降)に対応しました。New!
画像の表示範囲を設定した画像(Jw_cadVer.6.10形式以降)に対応しました。New!

WMF/EMFで保存

WMF/EMF形式の保存に対応しました。

STL形式で保存

STL形式の保存に対応しました。

名前を付けて保存

DRA-CAD10形式を追加(MPS/MPZ/MPX)しました。New!


作図関連

追加機能

説明

文字記入など

コンボボックスで、フォント名をそのフォントで表示するように機能追加しました。

直接文字入力・編集

右クリックメニューに設定を追加しました。
右クリックメニューからテンプレート文字を入力できるように機能追加New!

文字記入

ダイアログの大きさを変更できるように機能追加しました。New!

文字線分化

線分化した文字で穴がある場合は拡張ポリラインになる機能を追加しました。
塗りつぶしの機能を追加しました。

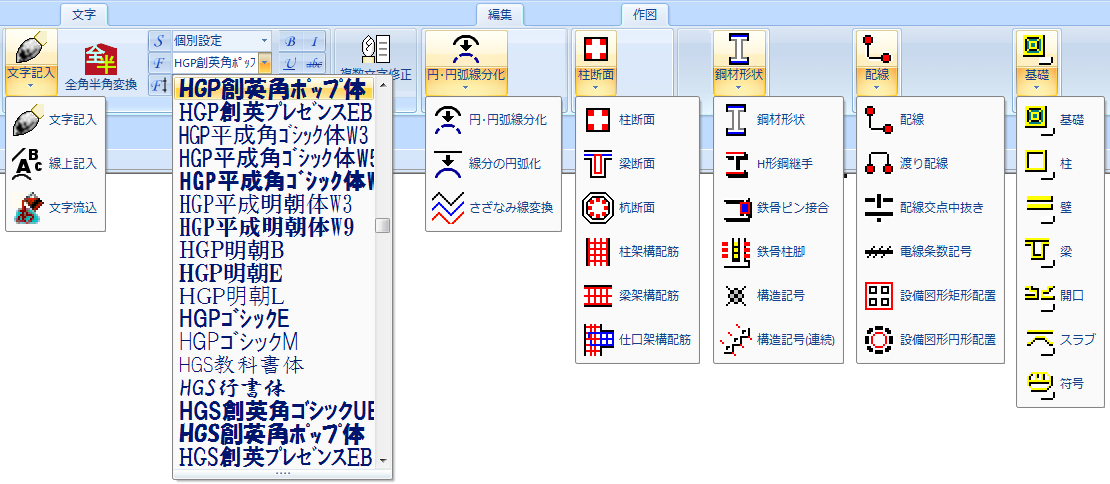

DOシリーズ

DOシリーズをメニューに組み込み、より使いやすくしました。

[追加されたメニュー一覧]

メニュー

組み込みコマンド

文字メニュー

線に合わせて文字記入・文字流し込み・全角半角変換

編集メニュー

さざなみ線変換

作図メニュー

H形鋼継手・鉄骨ピン接合・鉄骨柱脚・構造記号(連続)・配線・渡り配線・配線交点中抜き・電線条数記号・設備図形矩形配置・設備図形円形配置・基礎コマンド・柱・壁・梁・開口・スラブ・符号


修正関連

追加機能

説明

拡大・縮小

ビューポートの拡大縮小ができるように機能追加しました。New!

分解

ビューポートの分解が行えるように機能追加しました。New!

旧寸法線の属性変更

ホームメニューから編集メニューへ移動しました。
旧寸法線の属性変更に、旧寸法線を新寸法線へ変換する機能を追加しました。New!

図形のプロパティ

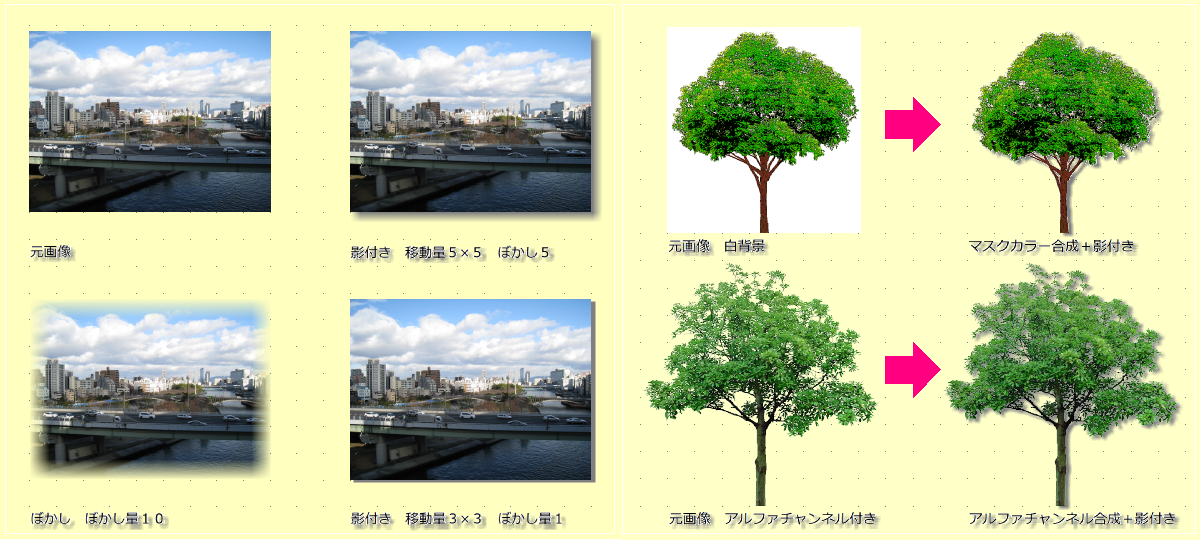

「画像のぼかし表現」と「画像の影付き表現」機能が追加されました。
図形のプロパティの[文字]タブで、"文字"と"数値文字"の区別ができるように機能追加しました。New!

ぼかしと影の表現についての開発コラムを公開しています。  コラム画像の影とぼかし表現


操作関連

追加機能

説明

ステータスバー

図面縮尺を左クリックして、図面の設定値が行える機能を追加しました。


集計関連

追加機能

説明

面積表

再計算しやすい様に、指示した範囲のポリゴンを作成できるように機能追加しました。New!

距離測定

ダイアログの大きさを変更できるように機能追加しました。New!


三次元関連

追加機能

説明

環境設定

文字を描画する機能の追加しました。
環境設定の [表示]タブで設定を行います。

図形のプロパティ

3次元編集時に文字が立て起こして表示される機能(図形のプロパティの文字タブで設定)を追加しました。New!

レンダリングの設定

レイの数の幅と高さの設定を廃止し、一つの値で設定するように変更しました。
レンダリングの設定で、メモリ使用量を(自動、大、小)に変更しました。
(自動の場合、パソコンの空きメモリを計算し、最大限確保を行います)
(自動の場合、レンダリング中は他のソフトの操作などは行わず、レンダリングだけ行ってください)

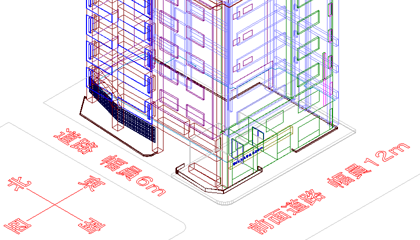

●三次元表示で二次元文字が表示できるようになりました。

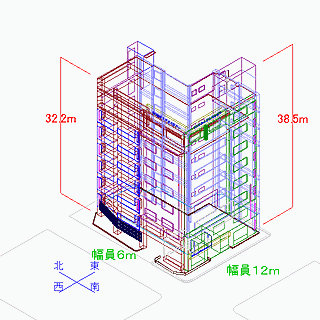

●文字立て起こしモードで「画面正面」を指定すると、どの表示アングルでも文字が正面に表示されます。

その他

追加機能

説明

第17ページ ~ 第64ページ

ポップアップメニューの指定ページへの移動するコマンドを追加しました。


最新のバージョン

現在の最新のバージョンは ver.9.8.0.7 です。 New! がついた項目が ver.9.8.0.7 での追加・変更点です。


セットアップのダウンロード

セットアップのダウンロードは下記より行えます。
お使いのDRA-CAD9と同じエディションのみご利用いただけます。
DRA-CAD9 plus ※DRA-CAD9 をお使いのお客様
DRA-CAD9 plus LE ※DRA-CAD9 LE をお使いのお客様
DRA-CAD9 plus ネットワーク版 ※DRA-CAD9ネットワーク版 をお使いのお客様
DRA-CAD9 plus LE ネットワーク版 ※DRA-CAD9 LE ネットワーク版 をお使いのお客様
上記セットアップと別に、 DRA-CADアソシエイト共通セットアップ Ver.1.0.0.4以上)が必要です。
